真空减压浓缩罐

真空减压浓缩罐

主要用途
       主要适用于制药、食品、化工等工业部门对液料的浓缩。并且亦能回收酒精和简单的回流提取。

结构

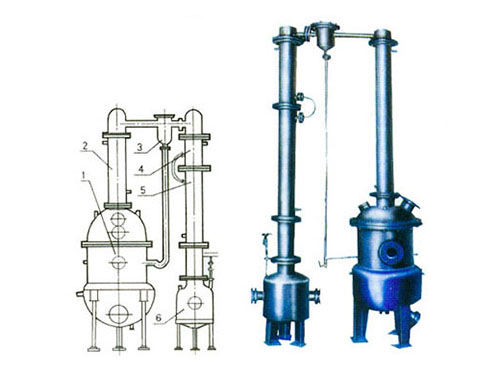

       本设备主要包括浓缩罐、第一冷凝器、汽液分离器、第二冷凝器、冷却器、受液桶六个部件组成，全部有不锈钢制造。浓缩罐为夹套结构，冷凝器为列管式，冷却器为蛇管式。

技术参数
　 50 100 200 300 500 700
蒸汽压力 Mpa ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15 ≤0.15
真空度 mmHg ≤700 ≤700 ≤640 ≤640 ≤600 ≤600
加热面积 M2 0.4 0.59 0.8 1.1 1.45 1.8
冷凝面积 M2 1.2 1.7 2.45 3.0 3.2 3.6
冷却面积 M2 0.25 0.35 0.4 0.6 0.7 0.85
受热槽容积 L 15 45 60 76 100 125
设备净重 kg ～350 ～450 ～550 ～650 ～800 ～1000
外形尺寸
长×宽×高 mm		 1200×600
×2200		 1350×750
×2200		 1700×800
×2700		 1700×1000
×3400		 2100×1200
×3400		 2400×1300
×3400
